Menghitung kebutuhan ducting HVAC merupakan salah satu langkah paling krusial dalam perencanaan sistem ventilasi dan pendingin udara untuk proyek perusahaan. Baik untuk pabrik manufaktur maupun gedung perkantoran, perhitungan yang tepat akan menentukan efisiensi sistem, kenyamanan penghuni, serta penghematan biaya operasional jangka panjang. Kesalahan dalam menghitung ducting HVAC dapat menyebabkan aliran udara tidak merata, konsumsi energi berlebih, atau bahkan kegagalan sistem di kemudian hari.
Mengapa Perhitungan Ducting HVAC Penting untuk Proyek Besar
Di pabrik manufaktur, ducting harus mampu menangani beban panas mesin, debu, dan asap proses produksi. Sedangkan di gedung perkantoran, fokus utamanya adalah kenyamanan karyawan dan efisiensi energi. Perhitungan yang akurat membantu menentukan ukuran ducting, jenis material, dan kapasitas unit HVAC yang sesuai.
Langkah Langkah Menghitung Kebutuhan Ducting HVAC
Berikut adalah panduan praktis cara menghitung kebutuhan ducting HVAC untuk proyek pabrik dan gedung perkantoran:
1. Hitung Kebutuhan Pendinginan atau Beban Panas ( Cooling Load )
Langkah pertama adalah menghitung total beban panas ruangan dalam satuan BTU atau Ton Refrigeration.
Faktor yang diperhitungkan meliputi:
- Luas ruangan dan ketinggian langit langit
- Jumlah orang yang berada di dalam ruangan
- Beban panas dari mesin, lampu, dan peralatan
- Panas yang masuk dari dinding, atap, dan jendela
- Infiltrasi udara luar
Untuk pabrik, beban panas dari mesin produksi biasanya jauh lebih tinggi dibandingkan gedung perkantoran.
2. Tentukan Air Flow Rate (CFM)
Setelah mengetahui cooling load, hitung kebutuhan aliran udara dalam Cubic Feet per Minute (CFM).
Rumus sederhana yang umum digunakan:
CFM = (Total Cooling Load dalam BTU) / (1.08 x Delta T)
Delta T adalah selisih suhu supply air dan ruangan yang diinginkan (biasanya 15 sampai 20 derajat Fahrenheit).
3. Hitung Ukuran Ducting ( Duct Sizing )
Gunakan rumus kecepatan udara untuk menentukan ukuran ducting:
Luas Penampang Duct = CFM / Kecepatan Udara (FPM)
Kecepatan udara yang direkomendasikan:
- Duct utama supply: 800 sampai 1200 FPM
- Duct cabang: 600 sampai 900 FPM
- Return duct: 600 sampai 800 FPM
Square Duct dan Round Duct memiliki cara perhitungan yang sedikit berbeda. Round Duct biasanya membutuhkan diameter lebih kecil untuk aliran yang sama.
4. Hitung Total Panjang Ducting dan Jumlah Aksesoris
Ukur total panjang ducting berdasarkan layout gedung atau pabrik. Jangan lupa tambahkan:
- Elbow, tee, transition, dan reducer
- Damper, access door, dan silencer
- Flexible Duct untuk koneksi akhir
5. Tentukan Material dan Ketebalan
Pilih material sesuai lingkungan:
- Galvanis untuk area standar
- Stainless Steel untuk area korosif atau higiene tinggi seperti pabrik makanan
- Pertimbangkan isolasi untuk mencegah kondensasi dan kehilangan energi
Tips Penting dalam Perhitungan Ducting HVAC
- Selalu gunakan software seperti Ductulator atau Elite Software untuk hasil lebih akurat.
- Perhatikan Static Pressure Loss akibat gesekan dan fitting.
- Untuk pabrik, tambahkan faktor safety margin 10 sampai 20 persen.
- Pastikan desain ducting memenuhi standar fabrikasi profesional agar minim kebocoran.
Perhitungan manual cocok untuk estimasi awal, tetapi untuk proyek besar sebaiknya dilakukan oleh tim engineering berpengalaman.
Indoducting Solusi Fabrikasi Ducting HVAC Terbaik
Menghitung kebutuhan hanyalah permulaan. Langkah selanjutnya adalah fabrikasi ducting sesuai hasil perhitungan dengan presisi tinggi.
Indoducting sebagai spesialis fabrikasi ducting HVAC dengan standar SMACNA siap membantu perusahaan Anda. Kami menerima desain dari tim engineering Anda atau membantu membuat desain ducting yang optimal untuk pabrik manufaktur maupun gedung perkantoran.
Kami memastikan setiap ducting dibuat dengan ukuran tepat, material berkualitas, dan pengerjaan rapi sehingga sistem HVAC Anda bekerja maksimal. Untuk melihat berbagai produk ducting HVAC, contoh proyek, dan spesifikasi material kami, silakan kunjungi halaman kami :
Product PT. Indo Ducting Primatama : https://indoducting.co.id/products/

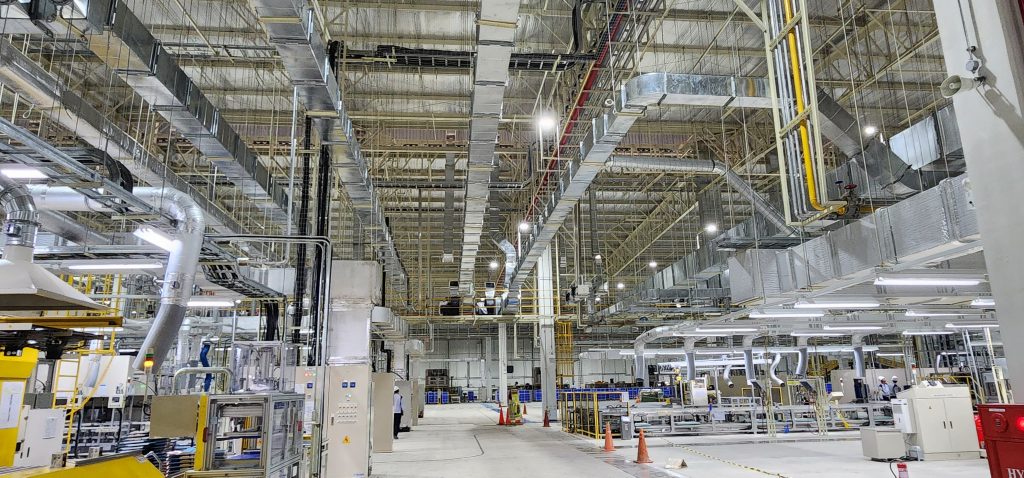

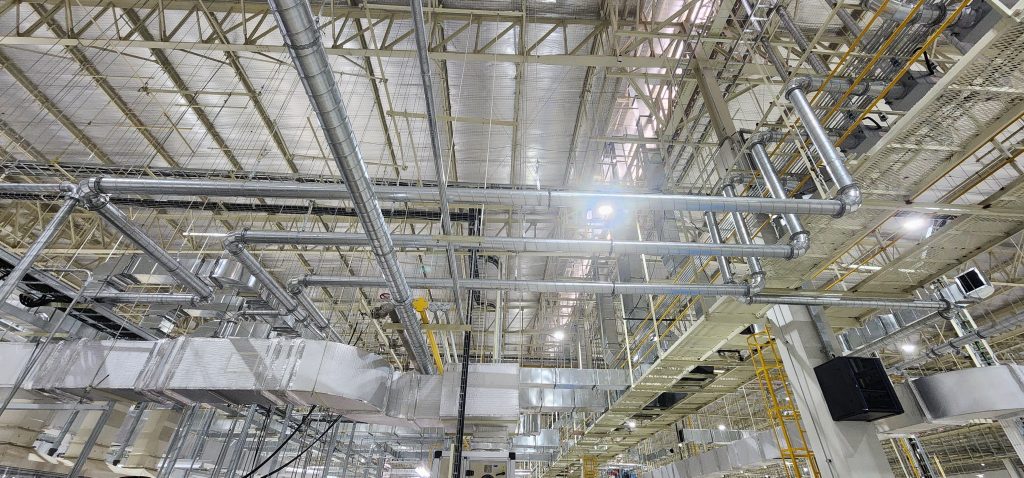

Lihat Project Kami juga : https://indoducting.co.id/list-project/
Kesimpulan
Cara menghitung kebutuhan ducting HVAC yang tepat akan memberikan sistem yang efisien, hemat energi, dan sesuai kebutuhan operasional pabrik maupun gedung perkantoran Anda. Kesalahan kecil di tahap perencanaan dapat berakibat mahal di tahap operasional.
Apakah Anda sedang merencanakan proyek ducting HVAC baru atau ingin mengevaluasi sistem yang sudah ada? Tim Indoducting siap memberikan konsultasi teknis gratis, membantu perhitungan awal, serta menawarkan solusi fabrikasi ducting yang tepat sesuai kebutuhan proyek Anda.
Hubungi kami sekarang melalui website www.indoducting.co.id dan dapatkan dukungan lengkap untuk sistem ducting HVAC bisnis Anda.
